云識別（視頻播放）

Note

支持：Android / iOS

OSX平臺注意：VOIDAR_Unity_v1.0_Beta4暫時不支持OSX平臺運行，打包iOS正常

一、簡介

云識別（視頻播放）是將識別數據（識別圖和視頻路徑）存放在云服務器上，在云端運行識別算法，實現播放網絡視頻的AR效果。

二、閱讀指南

本教程主要介紹如何在Unity環境下進行操作。

默認讀者您擁有一定的軟件使用、應用開發經驗。

教程中只會對Unity的基礎使用進行簡要說明，有關Unity使用的更多信息，請訪問Unity官網查看。

三、搭建環境

在進行具體操作前，您需要安裝下列軟件，準備如下環境：

操作系統

  • Windows 7 或更高版本
  • OS X 10.10 或更高版本

Unity版本支持

Unity 3D版本 太虛AR SDK功能
5.6.x 全部支持
2017.x 全部支持
2018.x 全部支持
2019.1.x 全部支持
2019.2.0 全部支持
Note

本教程中使用的Unity版本為：Unity 2017.4.13

Unity 3D下載地址：https://unity3d.com/cn/get-unity/download/archive

四、實現流程

第一步、注冊并登錄云平臺

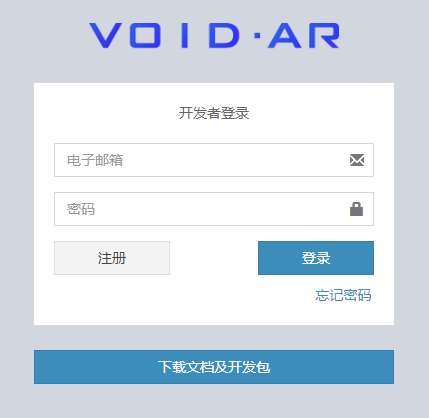

先打開云平臺網址，注冊賬號并登錄。網站地址：https://cloud.voidar.net

54

第二步、創建開發者云數據庫

進入云平臺，新注冊用戶需要先創建數據庫，創建開發者自己的識別庫以后，才能管理識別資源。

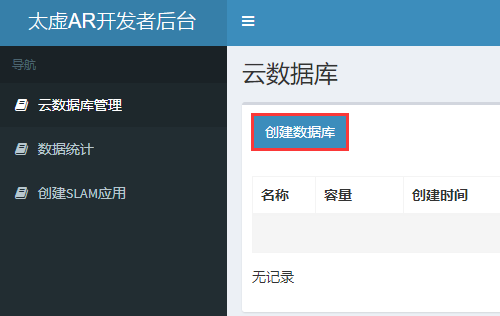

點擊[ 創建數據庫 ]，每個賬號只允許創建1個數據庫。

55

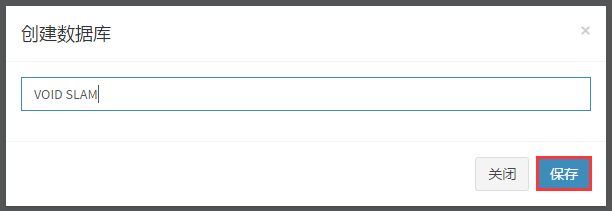

彈出界面填寫數據庫名稱（支持中文），本教程中將數據庫名稱定為“VOID SLAM”，填寫完成后點擊[ 保存 ]。

56

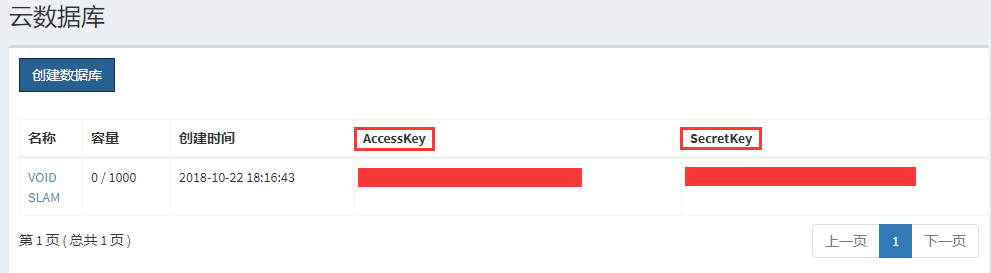

完成后，即可獲得“Accsess Key”和“Secret Key”，這兩個Key，在下文Unity中設置屬性時會用到。

57

第三步、管理云資源數據

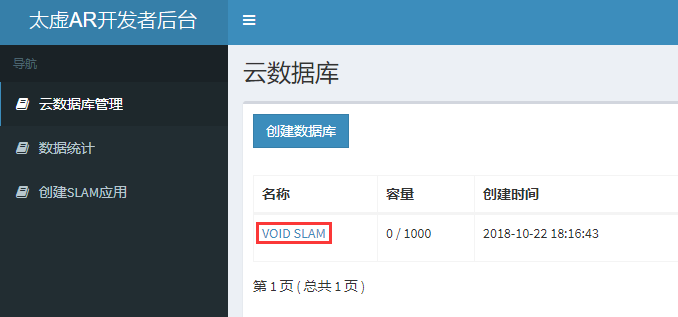

點擊云數據庫列表中的名稱“VOID SLAM”，進入云資源管理界面。

59

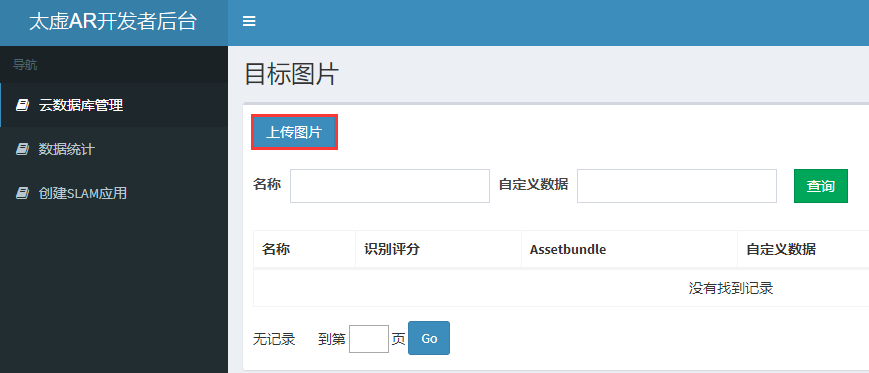

新注冊用戶沒有數據。點擊[ 上傳圖片 ]按鈕可以添加數據。

60

添加新資源窗口如下：

61

1 云資源名稱（必填，支持中文）

2 自定義數據（針對云視頻播放，請填寫網絡視頻的URL地址）

3 上傳識別圖片，僅支持jpg格式

4 選擇assetbundle所屬的平臺（針對云端圖像識別，本教程跳過）

5 上傳對應平臺的assetbundle文件（針對云端圖像識別，本教程跳過）

第四步、新建Unity工程

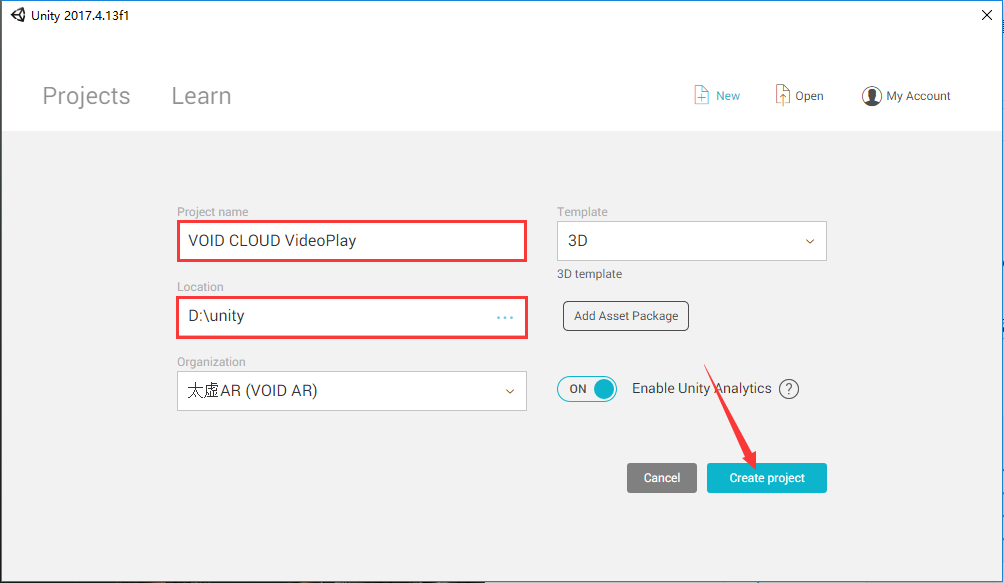

打開Unity，新建一個工程。填寫Project name為“VOID CLOUD VideoPlay”、選擇保存的位置，點擊[ Create project ]。

80

第五步、導入太虛AR SDK

選中[ Assets ] -> [ Import Package ] -> [ Custom Package... ]，導入太虛AR SDK。

2

選擇下載好的SDK文件（.unitypackage），點擊[ 打開 ]按鈕。

3

彈出界面，點擊[ Import ]，導入過程需要耐心等待一段時間。

4

如果彈出“API Update Required”界面，請點擊[ I Made a Backup, Go Ahead! ]。

5

第六步、刪除Main Camera

Note

Unity3D打開時默認是新的Scene，新的Scene自帶一個Main Camera和Directional Light對象，我們需要用SDK的ARCamera，故將默認的Camera刪除。

右鍵選中場景中自帶的“Main Camera”，點擊[ Delete ] 刪除。

6

第七步、拖入預制件“ARCamera”

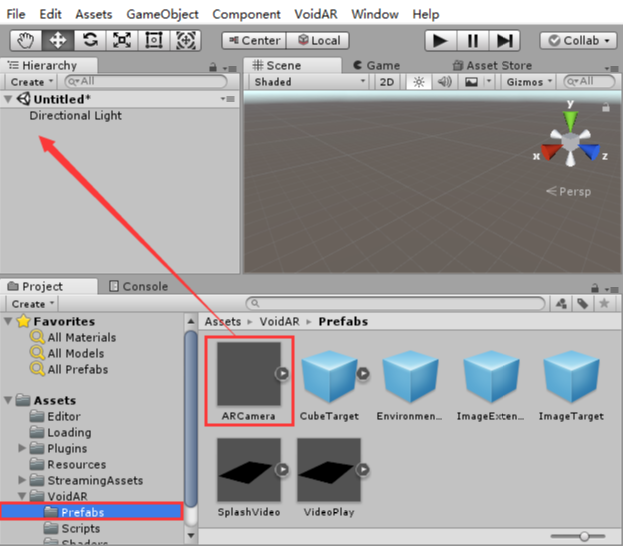

展開[ Assets ] -> [ VoidAR ] -> [ Prefabs ]目錄，

將預制件“ARCamera”拖至場景中。

81

操作成功后顯示如下。

82

第八步、設置ARCamera

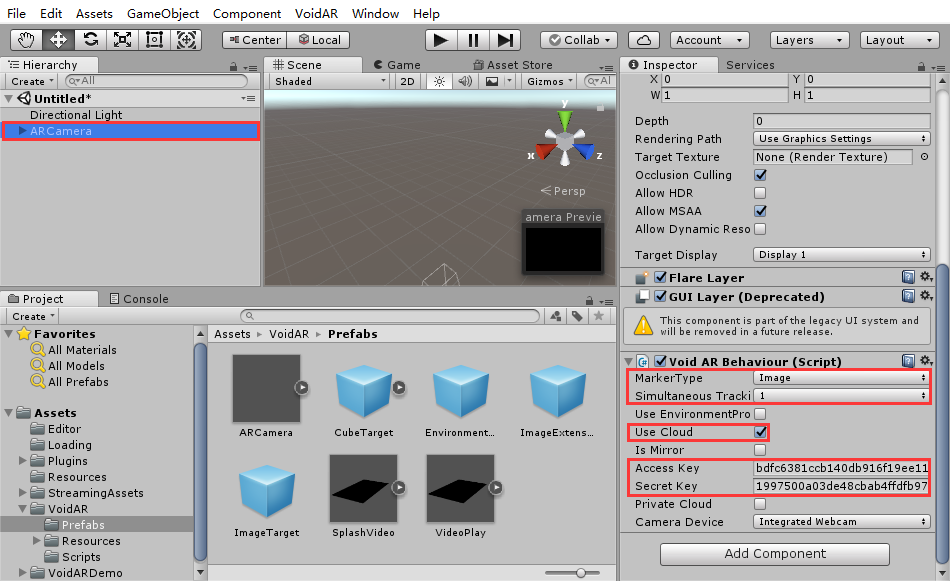

選中ARCamera，查看右側的“Inspector”欄，設置“Void AR Behaviour (Script)”組件屬性。

  • 設置MarkerType = "Image"，代表識別類型為圖像
  • 設置Simultaneous Tracking = "1"，代表同時跟蹤的識別Marker數量為1個
  • 勾選“Use Cloud”
  • AccessKey：云管理平臺中開發者數據庫accessKey對應的值（詳見第二步）
  • SecretKey：云管理平臺中開發者數據庫secretKey對應的值（詳見第二步）

83

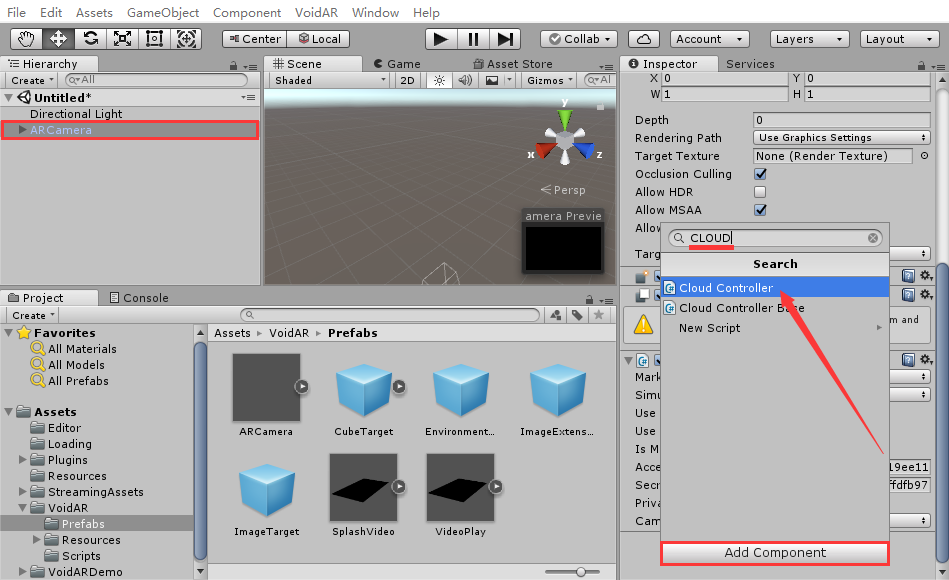

再次選中“ARCamera”，點擊[ Add Compoent ]，添加“Cloud Controller”腳本。

84

腳本綁定成功后，顯示如下。

63

第九步、設置云視頻參數

返回第三步的“上傳圖片”界面，設置并上傳相關資源。

  • 設置圖片名稱 = "Panda_VideoPlay"

  • 上傳圖片資源

  • 設置自定義數據 = “http://www.jiangnanby.com/download/Panda.mp4”

    Important

    視頻地址建議為.mp4結尾

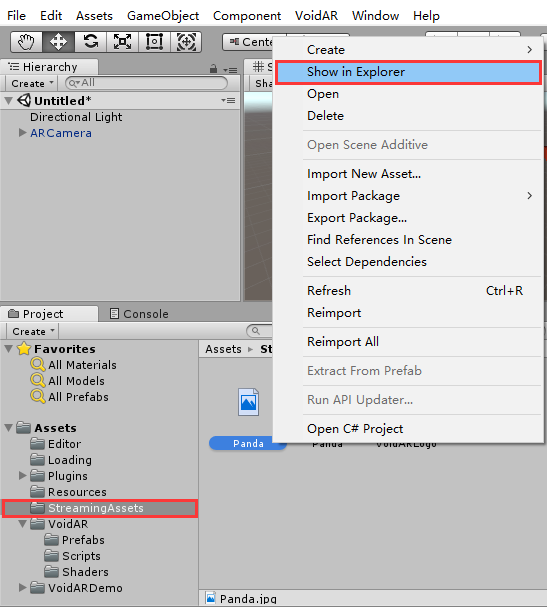

其中，"圖片資源"的路徑，可以在Unity中選中相關資源，右鍵點擊，選擇[ show in Explorer ]查看。

查找“Panda.jpg”的文件路徑，如下所示：

85

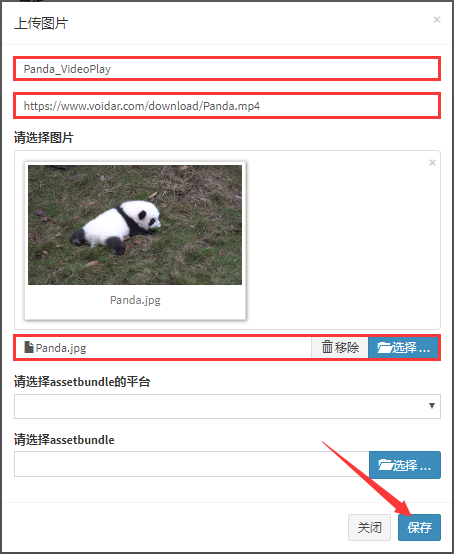

上傳完成后，點擊[ 保存 ]按鈕。

110

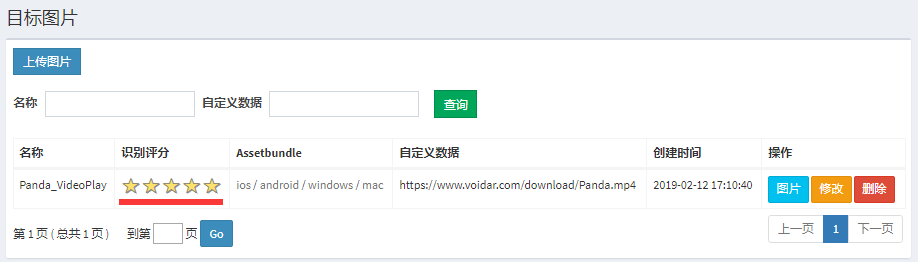

上傳完成，云資源庫中新添加了一條記錄，“識別評分”項值越高，識別圖品質越好。

111

第十步、保存場景

選中[ File] -> [ Save Scenes ]，進行場景保存。

14

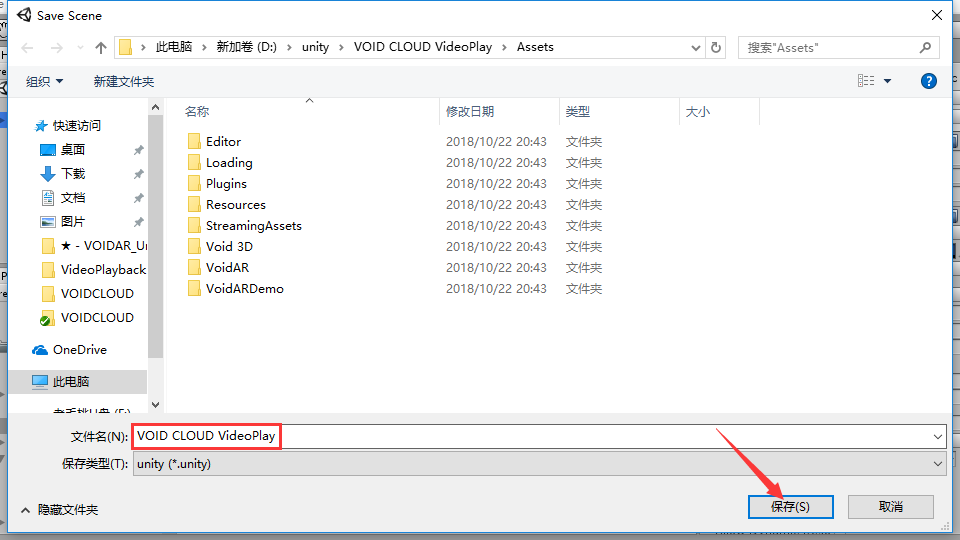

設置文件名為“VOID CLOUD VideoPlay”，點擊[ 保存 ]按鈕。

88

第十一步、進行調試

Warning

確保您的PC已經連接了攝像頭。

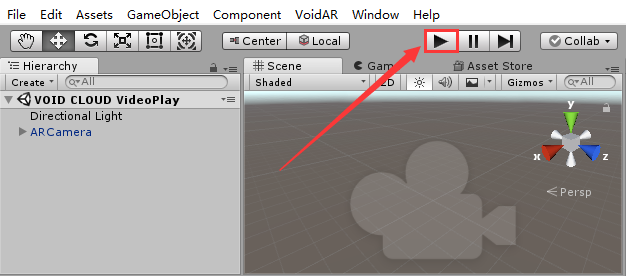

點擊[ 運行 ]按鈕。

89

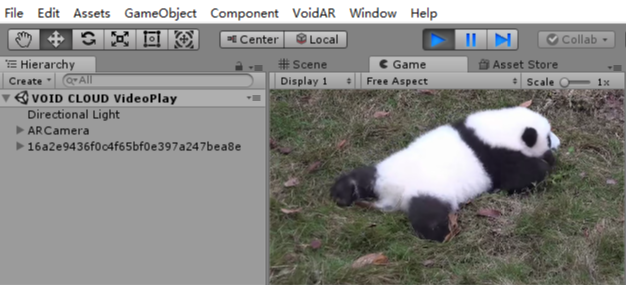

識別成功，完成調試。

342

第十二步、打包發布

打包流程分為“Android”、“iOS”。

Android

打包Android，需要將Unity切換至Android平臺，點擊[ File ] -> [ Build Settings... ]。

18

選中Android標簽，如果左下的[ Switch Platform ]按鈕為灰色，需要下載Unity Android Support，請點擊右側的[ Open Download Page ]按鈕，下載并安裝。

19

點擊[ Switch Platform ]按鈕，完成Android平臺的切換。

20

切換完成后，先關閉Build Settings界面，繼續搭建打包環境。

選中[ Edit ] -> [ Preferences... ]，設置參數。

47

彈出界面選中“External Tools”選項，設置Android SDK和JDK。

Note

如果本地沒有SDK和JDK，可以點擊后方的[ Download ]，在彈出的網頁上進行下載即可。

也可以用鏈接下載安裝：

SDK（要科學上網才能打開）：https://developer.android.com/studio/index.html

JDK：https://www.oracle.com/technetwork/java/javase/downloads/jdk8-downloads-2133151.html

安裝完成后，設置好SDK和JDK的路徑就可以了。

48

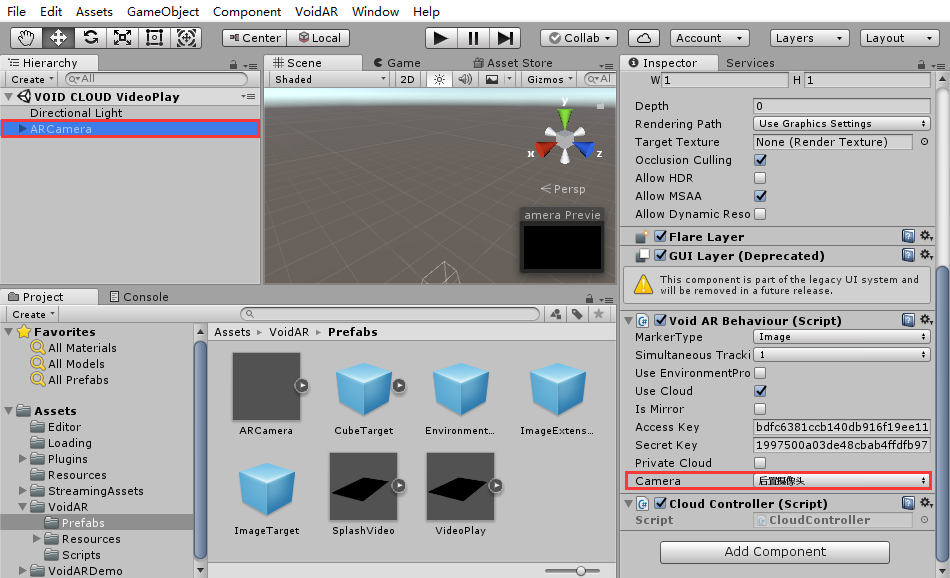

選中ARCamera，查看右側的“Inspector”欄，設置“Void AR Behaviour (Script)”組件屬性。

  • 設置Camera = "后置攝像頭"

91

選中[ File ] -> [ Build Settings... ]，取消默認場景前方的勾選。然后點擊[ Add Open Scenes ]，添加當前的場景。

21

添加完成后，如下所示。

92

設置屬性參數

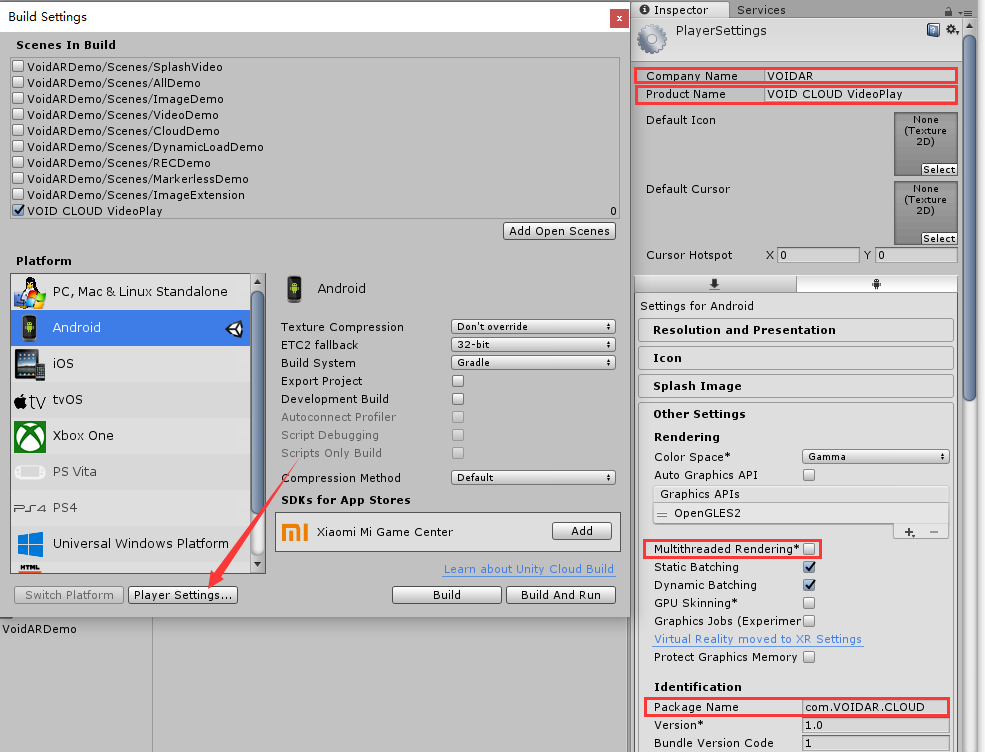

點擊[ Player Settings... ]按鈕，查看右側的“Inspector”欄，設置屬性參數，您可以自定義。

  • 設置Company = "VOIDAR"

  • 設置Product Name = "VOID CLOUD VideoPlay"

  • 設置Bundle Identifier= "com.VOIDAR.CLOUD"（不能使用默認值，否則無法打包）

  • Important

    取消“Multithreaded Rendering”的勾選！

93

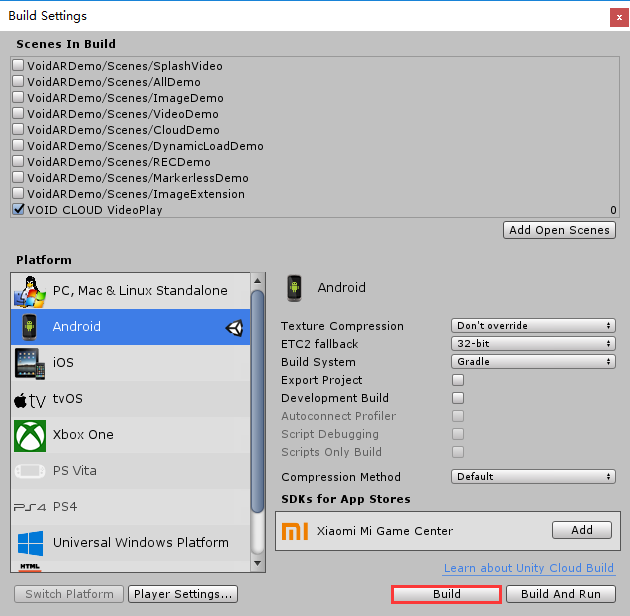

完成設置后，點擊[ Build ]按鈕。

94

設置文件名為“VOID CLOUD VideoPlay”，點擊[ 保存 ]按鈕，開始打包。

95

打包過程需要耐心等待一段時間。

26

完成后，將生成一個“VOID CLOUD VideoPlay.apk”文件，安卓打包完成。

iOS

iOS打包需要在Mac OS系統中完成，需要準備Mac設備（如MacBook Pro、MacBook、iMac、Mac mini等）。

在Unity中，將開發平臺切換至iOS，然后Build生成Xcode工程。

Warning

推薦使用Mac設備的Unity軟件來生成Xcode工程。如果之前是在Windows環境下編輯的，可以將Unity工程輸出成unitypackage，或拷貝至Mac電腦中進行編輯處理。

啟動Unity，打開之前保存的、或者拷貝過來的VOID CLOUD VideoPlay工程文件（工程已經打開的，跳過這步）

28

點擊[ Open ]按鈕打開工程。

106

將Unity切換至iOS平臺，點擊[ File ] -> [ Build Settings... ]。

30

選中iOS標簽，如果左下的[ Switch Platform ]按鈕為灰色，需要下載Unity iOS Support，請點擊右側的[ Open Download Page ]按鈕，下載并安裝。

31

點擊[ Switch Platform ]按鈕，完成iOS平臺的切換。

32

切換完成后，點擊[ Player Settings... ]按鈕。

340

Important

取消“Multithreaded Rendering”的勾選！

51

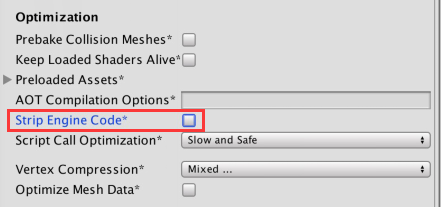

Important

取消“Strip Engine Code”的勾選！

341

關閉Build Settings界面，選中ARCamera，查看右側的“Inspector”欄，設置“Void AR Behaviour (Script)”組件屬性。

  • 設置Camera = "后置攝像頭"

107

選中[ File ] -> [ Build Settings... ]，取消默認場景前方的勾選。然后點擊[ Add Open Scenes ]，添加當前的場景。

34

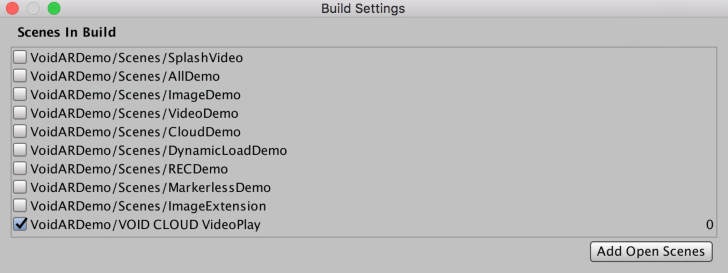

添加完成后，如下所示。

108

完成設置后，點擊[ Build ]按鈕。

109

準備生成Xcode工程，命名為“Output”，點擊[ Save ]。

37

打開生成的Xcode文件。

38

設置屬性參數

填寫配置，將自己的證書、iOS適應版本都正確選上：

左側點擊[ Unity-iPhone ]，配置參數，您可以自定義。

  • 設置Display Name = "VOIDAR_Test"
  • 設置Bundle Identifier = "com.VOIDAR.Demo"
  • 設置Version = "1.0"
  • 設置Build = “1.0”
  • 設置Team = “您自己的證書”
  • 設置Deployment Target = “8.1”

39

添加Accelerate.framework

General頁面往下拉，在Linked Frameworks and Libraries中，點擊“+”。

40

彈出界面，選中“Accelerate.framework”，點擊[ Add ]。

41

添加完成，Linked Frameworks and Libraries下方出現“Accelerate.framework”。

42

添加攝像機權限

選中“Info”標簽，點擊Supported interface orientations后面的“+”。在彈出列表中選中“Privacy - Camera Usage Description”。

43

44

設置Enable Bitcode = “No”

選中”Build Settings”標簽，設置Enable Bitcode = “No”。

45

打包取消armv7

選中“Build Settings”標簽，展開Architectures，選擇 “Other...”。

52

彈出界面，選中“armv7”后點擊“-”。

53

取消后顯示如下即可。

54

數據線連接iphone或者ipad，點擊[ 運行 ]，即可打包。

46

完成后，iphone或者ipad上，將生成一個“VOIDAR_Test”的APP，iOS打包完成。

至此，云識別（視頻播放）制作完成。
