云識別（圖像識別）
Note
支持：Android / iOS / Windows
OSX平臺注意：VOIDAR_Unity_v1.0_Beta4暫時不支持OSX平臺運行，打包iOS正常
一、簡介
云識別（圖像識別）是將識別數據（識別圖和顯示資源）存放在云服務器上，在云端運行識別算法，實現進行精準識別及跟蹤的AR效果。
二、閱讀指南
本教程主要介紹如何在Unity環境下進行操作。
默認讀者您擁有一定的軟件使用、應用開發經驗。
教程中只會對Unity的基礎使用進行簡要說明，有關Unity使用的更多信息，請訪問Unity官網查看。
三、搭建環境
在進行具體操作前，您需要安裝下列軟件，準備如下環境：
操作系統
- Windows 7 或更高版本
- OS X 10.10 或更高版本
Unity版本支持
| Unity 3D版本 | 太虛AR SDK功能 |
|---|---|
| 5.6.x | 全部支持 |
| 2017.x | 全部支持 |
| 2018.x | 全部支持 |
| 2019.1.x | 全部支持 |
| 2019.2.0 | 全部支持 |
Note
本教程中使用的Unity版本為：Unity 2017.4.13
Unity 3D下載地址：https://unity3d.com/cn/get-unity/download/archive
四、實現流程
第一步、注冊并登錄云平臺
先打開云平臺網址，注冊賬號并登錄。網站地址：https://cloud.voidar.net
第二步、創建開發者云數據庫
進入云平臺，新注冊用戶需要先創建數據庫，創建開發者自己的識別庫以后，才能管理識別資源。
點擊[ 創建數據庫 ]，每個賬號只允許創建1個數據庫。
彈出界面填寫數據庫名稱（支持中文），本教程中將數據庫名稱定為“VOID SLAM”，填寫完成后點擊[ 保存 ]。
完成后，即可獲得“Accsess Key”和“Secret Key”，這兩個Key，在下文Unity中設置屬性時會用到。
第三步、管理云資源數據
點擊云數據庫列表中的名稱“VOID SLAM”，進入云資源管理界面。
新注冊用戶沒有數據。點擊[ 上傳圖片 ]按鈕可以添加數據。
添加新資源窗口如下：
1 云資源名稱（必填，支持中文）
2 自定義數據（針對云視頻播放，本教程跳過）
3 上傳識別圖片，僅支持jpg格式
4 選擇assetbundle所屬的平臺（ios / android/ windows / mac）
5 上傳對應平臺的assetbundle文件
Note
先在本地實現圖像識別，進行調試后，再將識別資源上傳云平臺。
下文以“圖像識別（單目標）”為內容，創建本地識別。如果您已經熟悉該內容，請直接從“實現流程中的第十二步”開始查看。
第四步、新建Unity工程

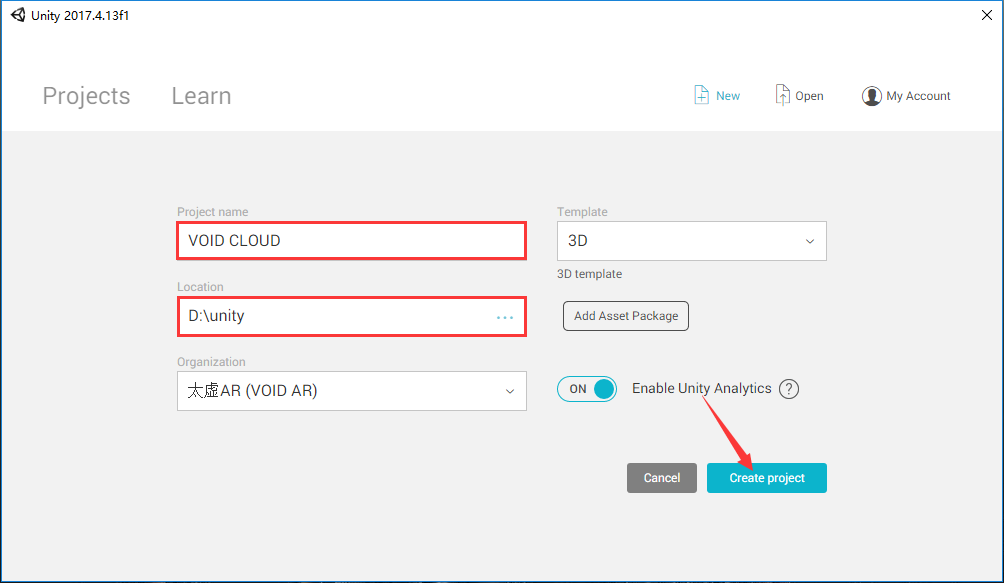

打開Unity，新建一個工程。填寫Project name為“VOID CLOUD”、選擇保存的位置，點擊[ Create project ]。
第五步、導入太虛AR SDK
選中[ Assets ] -> [ Import Package ] -> [ Custom Package... ]，導入太虛AR SDK。
選擇下載好的SDK文件（.unitypackage），點擊[ 打開 ]按鈕。
彈出界面，點擊[ Import ]，導入過程需要耐心等待一段時間。
如果彈出“API Update Required”界面，請點擊[ I Made a Backup, Go Ahead! ]。
第六步、刪除Main Camera
Note
Unity3D打開時默認是新的Scene，新的Scene自帶一個Main Camera和Directional Light對象，我們需要用SDK的ARCamera，故將默認的Camera刪除。
右鍵選中場景中自帶的“Main Camera”，點擊[ Delete ] 刪除。

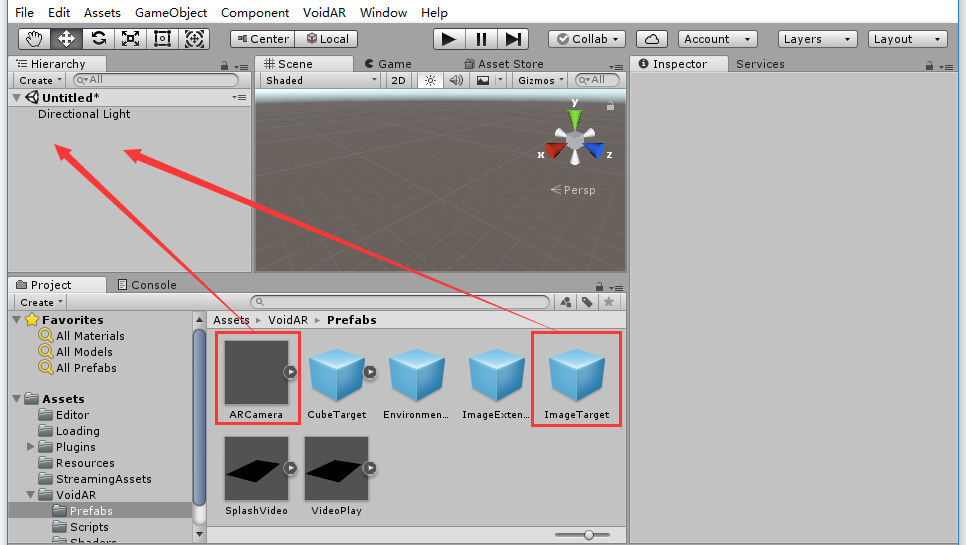

第七步、拖入預制件“ARCamera”、“ImageTarget”
展開[ Assets ] -> [ VoidAR ] -> [ Prefabs ]目錄，
將預制件“
ARCamera”和“ImageTarget”分別拖至場景中。
操作成功后顯示如下。
第八步、設置ARCamera

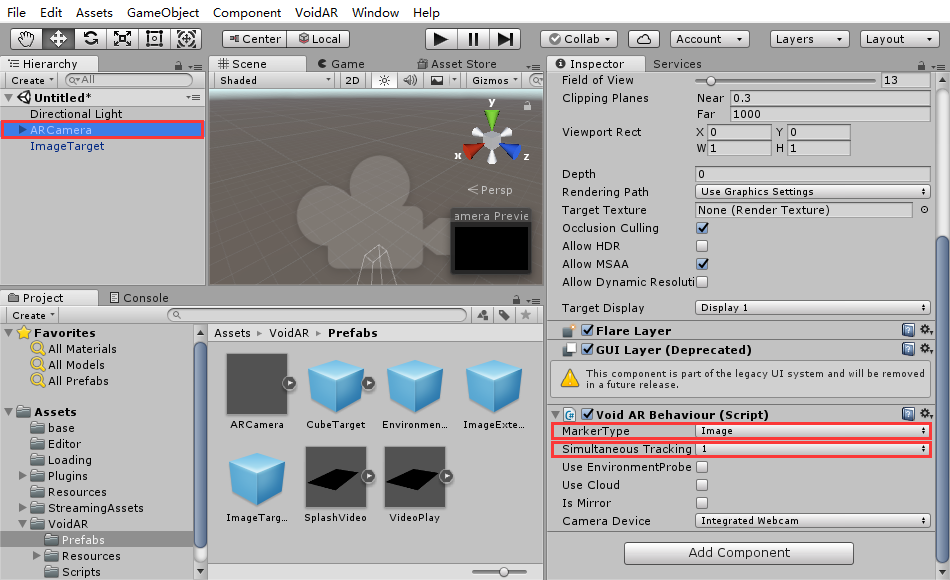

選中ARCamera，查看右側的“Inspector”欄，設置“Void AR Behaviour (Script)”組件屬性。
設置MarkerType= "Image"，代表識別類型為圖像設置Simultaneous Tracking= "1"，代表同時跟蹤的識別Marker數量為1個
第九步、設置識別圖（Marker）

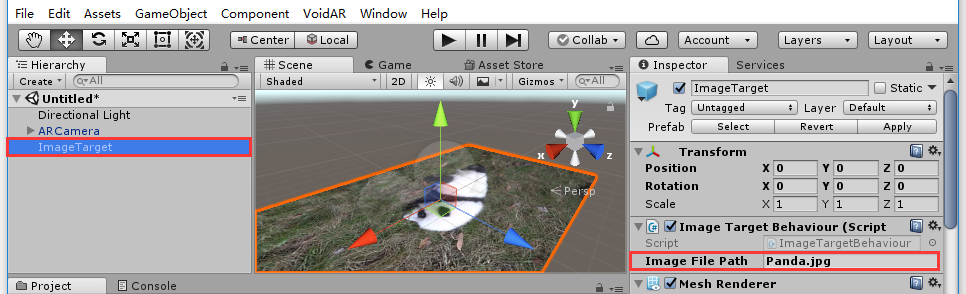

選中ImageTarget，查看右側的“Inspector”欄，設置“Image Target Behaviour (Script)”組件屬性。
設置Image File Path = "Panda.jpg"，填寫時需要包括“文件名”+“后綴jpg”
Warning

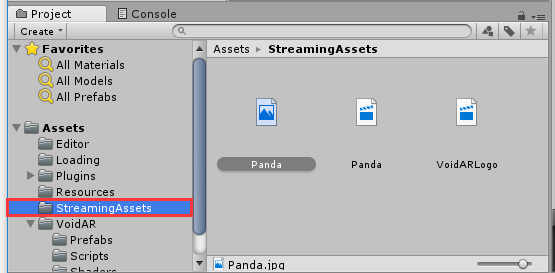

Marker圖片文件，必須放在[ Assets ] -> [ StreamingAssets ]文件夾內，本教程使用的是SDK的內置圖片。
第十步、設置模型
Note
識別后顯示的模型，需要放在ImageTarget下。

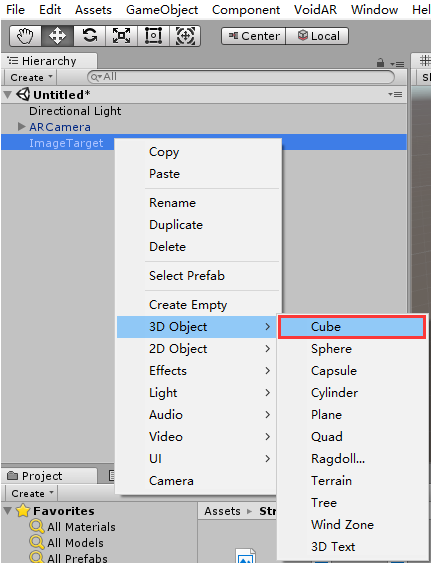

右鍵選中場景中的“ImageTarget”，添加一個3D模型“Cube”。

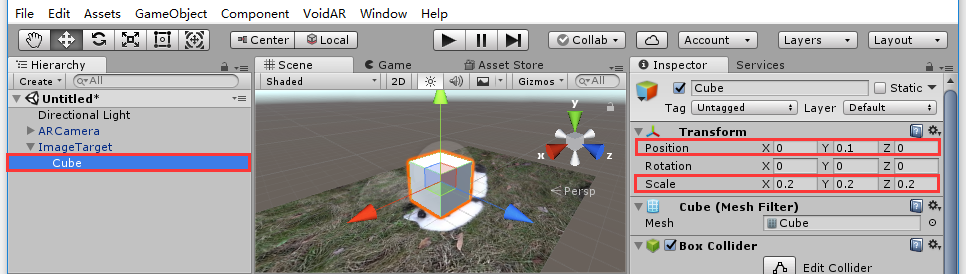

選中“Cube”，調整模型的位置和大小。
第十一步、進行調試
Warning
確保您的PC已經連接了攝像頭。

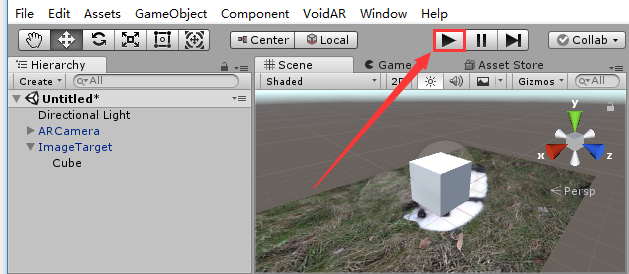

點擊[ 運行 ]按鈕。

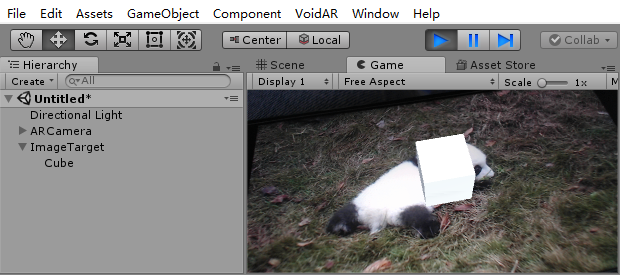

識別成功，完成調試。
第十二步、設置云識別參數
選中ARCamera，查看右側的“Inspector”欄，設置“Void AR Behaviour (Script)”組件屬性。
再次選中“ARCamera”，點擊[ Add Compoent ]，添加“Cloud Controller”腳本。
腳本綁定成功后，顯示如下。
第十三步、生成Assetbundle
Important
在本地單目標識別調試完成的前提下，利用Unity3D的AssetBundle功能，將本地識別資源ImageTarget打包，生成AssetBundle文件，上傳至太虛AR提供的云平臺，即可實現云識別功能。
首先，需要將ImageTarget生成Prefab。

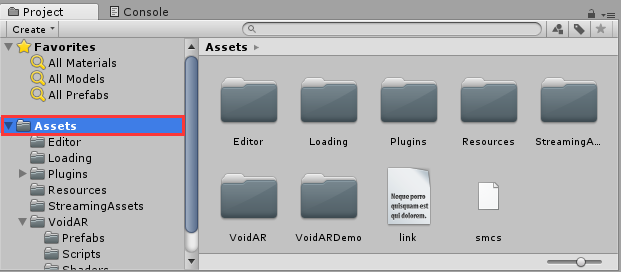

選中[ Assets ] 目錄。

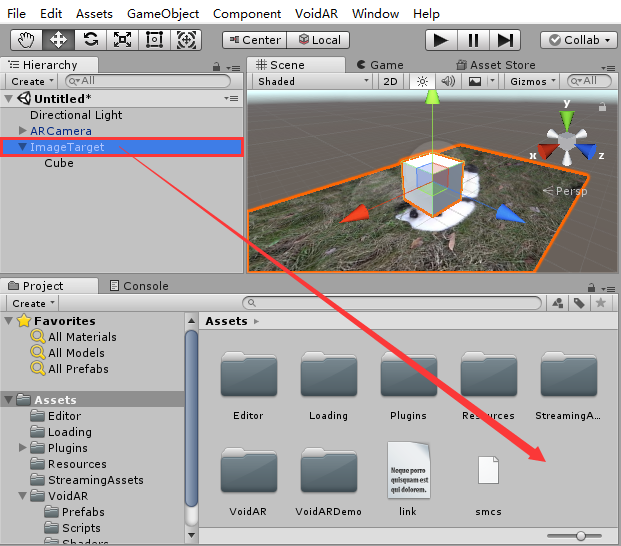

Hierarchy下方選中“ImageTarget”，將其拖入Assets文件夾中。

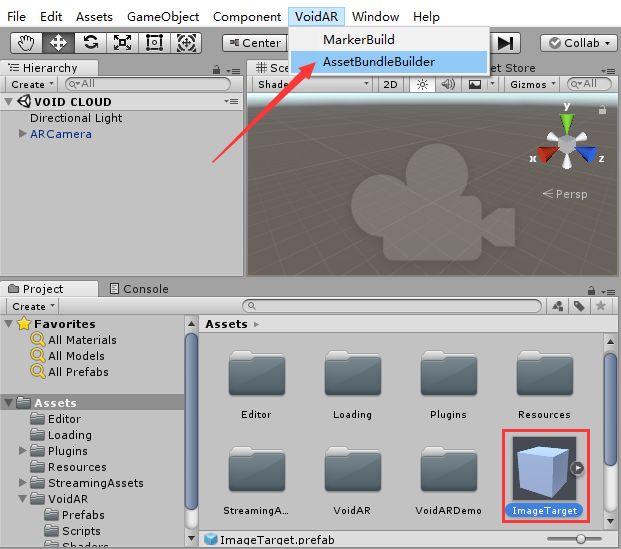

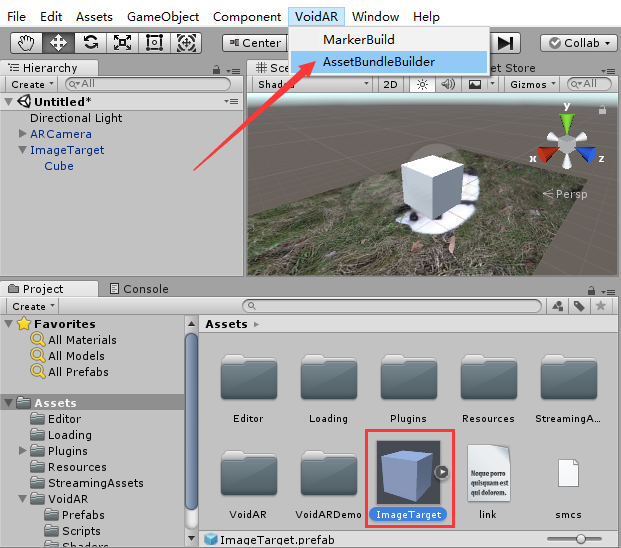

選中剛生成的“ImageTarget.prefab”，點擊[ VoidAR ] -> [ AssetBundleBuilder ]。
Note
不同平臺的AsssetsBundle包不一致。

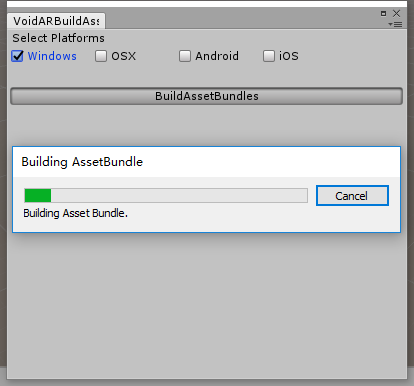

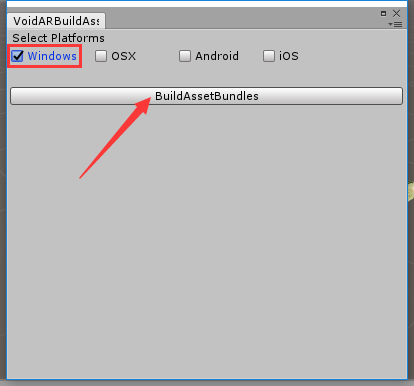

先勾選[ Windows ]，然后點擊[ BuildAssetBundles ]。
生成過程需要一定時間，請耐心等待。
生成完成后，請關閉該界面。

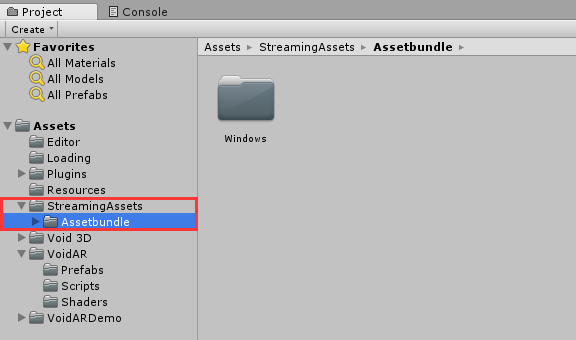

將在StreamingAssets下生成“Assetbundle資源”，每個平臺對應一個同名的子文件夾，如下圖：
第十四步、上傳云識別資源

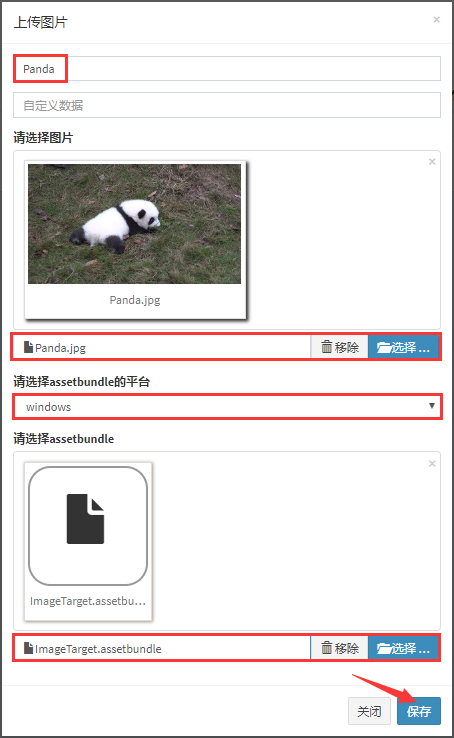

返回第三步的“上傳圖片”界面，設置并上傳相關資源。
設置圖片名稱= "Panda"上傳圖片資源設置assetbundle的平臺= “windows”（第十七步中，將在windows系統下實現云識別）上傳assetbundle文件

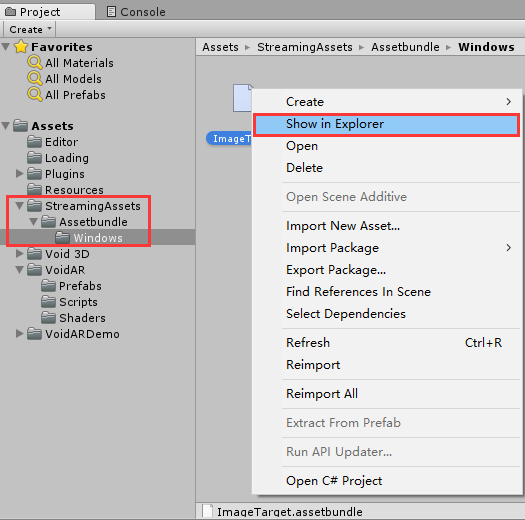

其中，"圖片資源"和"assetbundle文件"的路徑，可以在Unity中選中相關資源，右鍵點擊，選擇[ show in Explorer ]查看。查找Windows的assetbundle文件路徑，如下所示：
上傳完成后，點擊[ 保存 ]按鈕。

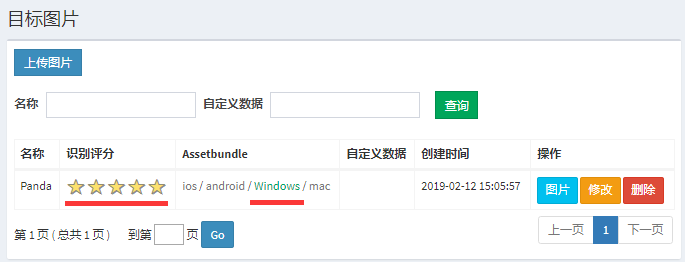

上傳完成，云資源庫中新添加了一條記錄，“識別評分”項值越高，識別圖品質越好。此外，添加了資源的平臺名稱被點亮。
第十五步、刪除ImageTarget
Important
因為已將ImageTarget生成的“assetbundle”上傳至云平臺，所以在Unity工程文件中刪掉ImageTarget。
第十六步、保存場景

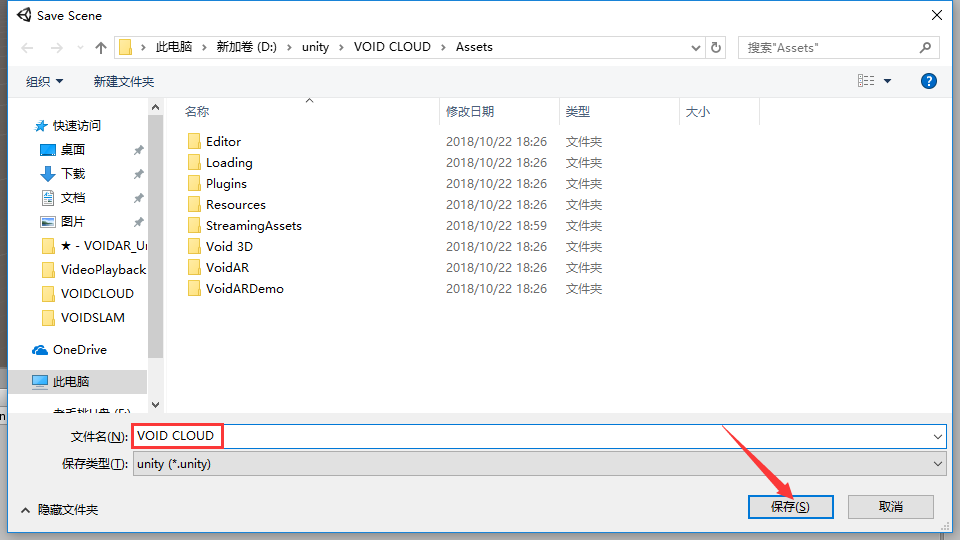

選中[ File] -> [ Save Scenes ] ，進行場景保存。
設置文件名為“VOID CLOUD”，點擊[ 保存 ]按鈕。
第十七步、Windows系統實現云識別
Warning
確保您的PC已經連接了攝像頭。

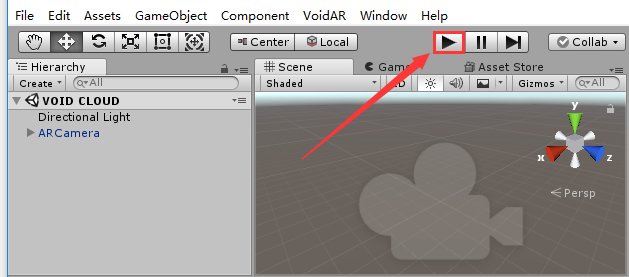

點擊[ 運行 ]按鈕。

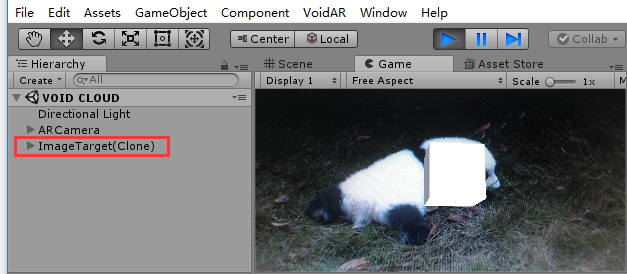

舞臺上出現模型，Hierarchy中出現“ImageTarget(Clone)”，即識別成功。
第十八步、打包發布
打包流程分為“Android”、“iOS”、“Windows exe”。
Android
打包Android，需要將Unity切換至Android平臺，點擊[ File ] -> [ Build Settings... ]。
選中Android標簽，如果左下的[ Switch Platform ]按鈕為灰色，需要下載Unity Android Support，請點擊右側的[ Open Download Page ]按鈕，下載并安裝。
點擊[ Switch Platform ]按鈕，完成Android平臺的切換。
切換完成后，先關閉Build Settings界面，繼續搭建打包環境。
選中[ Edit ] -> [ Preferences... ]，設置參數。
彈出界面選中“External Tools”選項，設置Android SDK和JDK。
Note
如果本地沒有SDK和JDK，可以點擊后方的[ Download ]，在彈出的網頁上進行下載即可。
也可以用鏈接下載安裝：
SDK（要科學上網才能打開）：https://developer.android.com/studio/index.html
JDK：https://www.oracle.com/technetwork/java/javase/downloads/jdk8-downloads-2133151.html
安裝完成后，設置好SDK和JDK的路徑就可以了。
生成Android平臺的Assetbundle
接著，需要生成Android平臺的Assetbundle。選中[ Assets ] 目錄，選中剛生成的“ImageTarget.prefab”，點擊[ VoidAR ] -> [ AssetBundleBuilder ]。

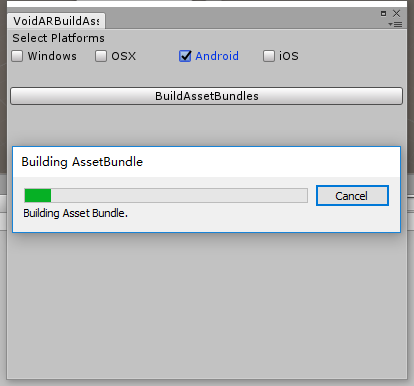

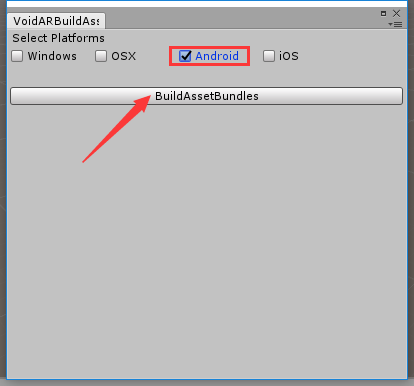

勾選[ Android ]，然后點擊[ BuildAssetBundles ]。
生成過程需要一定時間，請耐心等待。
生成完成后，請關閉該界面。
返回云識別后臺，設置并上傳相關資源。

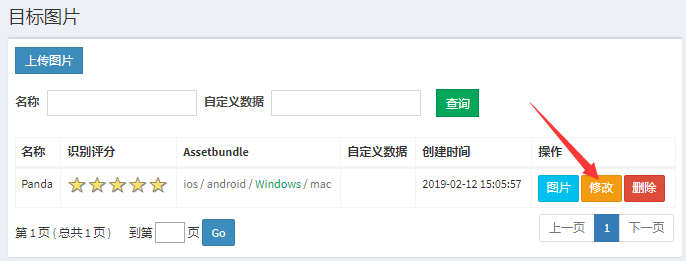

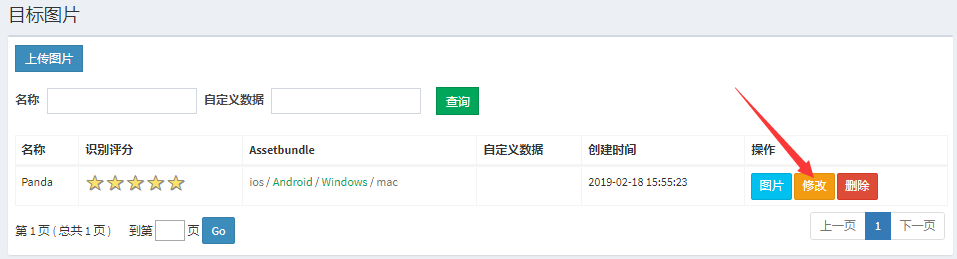

針對“Panda”識別圖進行操作，點擊[ 修改 ]按鈕。

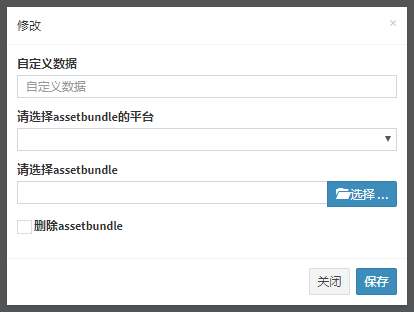

彈出如下界面。

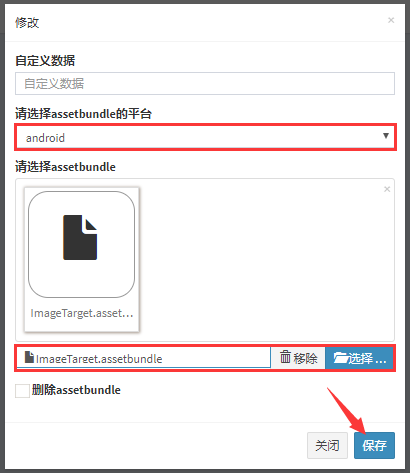

設置assetbundle的平臺= “android”上傳assetbundle文件

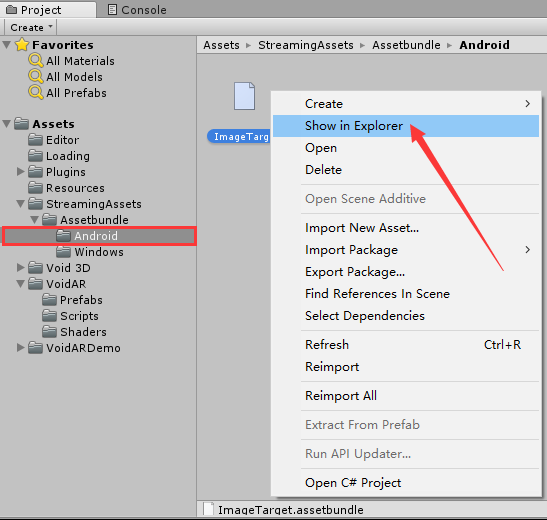

"assetbundle文件"的路徑，可以在Unity中選中相關資源，右鍵點擊，選擇[ show in Explorer ]查看。
查找Android的assetbundle文件路徑，如下所示：
上傳完成后，點擊[ 保存 ]按鈕。
上傳完成，添加了資源的“Android平臺名稱”被點亮。

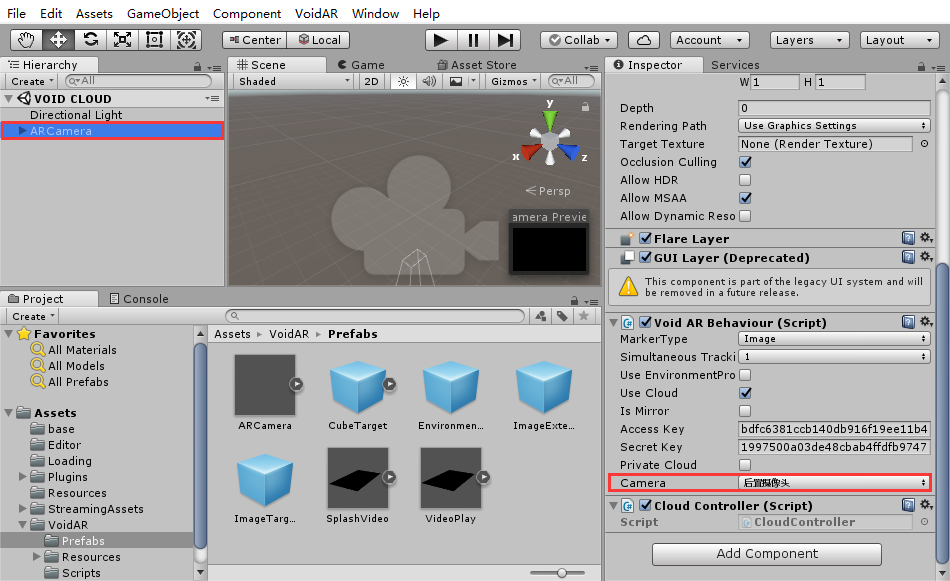

返回Unity，選中ARCamera，查看右側的“Inspector”欄，設置“Void AR Behaviour (Script)”組件屬性。
設置Camera= "后置攝像頭"

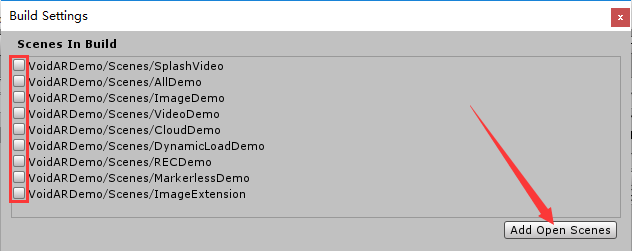

選中[ File ] -> [ Build Settings... ]，取消默認場景前方的勾選。然后點擊[ Add Open Scenes ]，添加當前的場景。
添加完成后，如下所示。
設置屬性參數

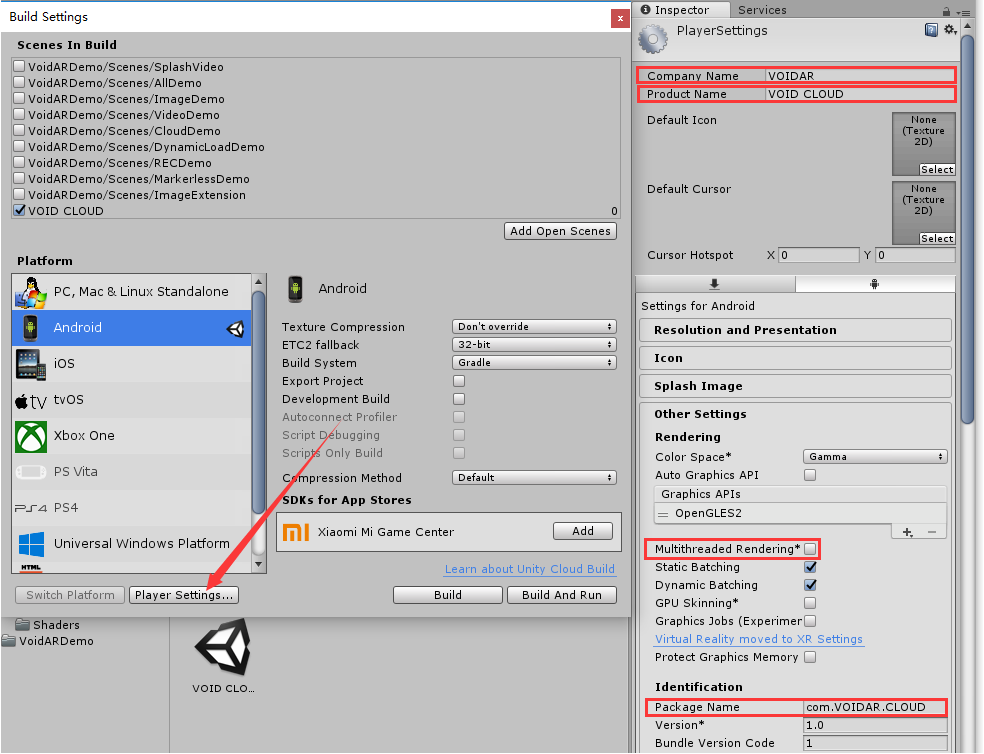

點擊[ Player Settings... ]按鈕，查看右側的“Inspector”欄，設置屬性參數，您可以自定義。
設置Company= "VOIDAR"設置Product Name= "VOID CLOUD"設置Bundle Identifier= "com.VOIDAR.CLOUD"（不能使用默認值，否則無法打包）-
Important
取消“Multithreaded Rendering”的勾選！

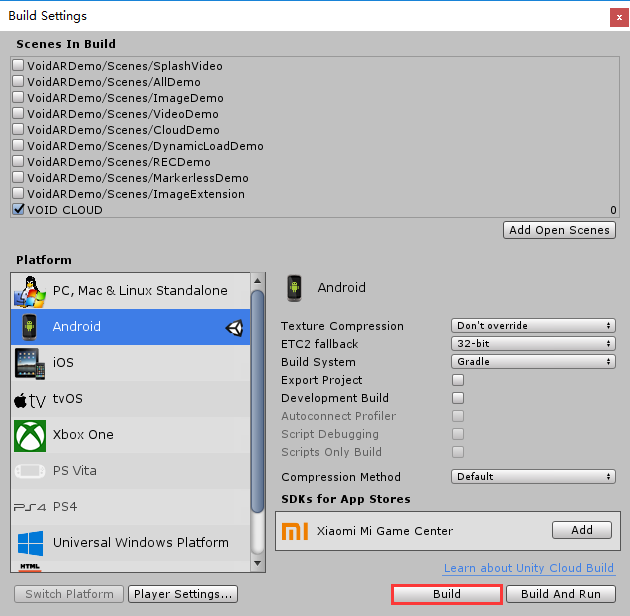

完成設置后，點擊[ Build ]按鈕。

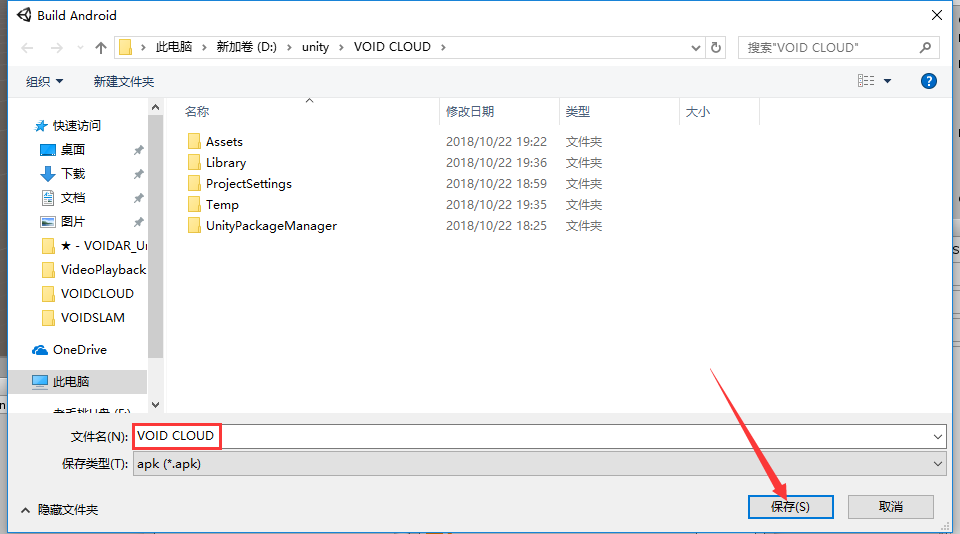

設置文件名為“VOID CLOUD”，點擊[ 保存 ]按鈕，開始打包。
打包過程需要耐心等待一段時間。
完成后，將生成一個“VOID CLOUD.apk”文件，安卓打包完成。
iOS
iOS打包需要在Mac OS系統中完成，需要準備Mac設備（如MacBook Pro、MacBook、iMac、Mac mini等）。
在Unity中，將開發平臺切換至iOS，然后Build生成Xcode工程。
Warning
推薦使用Mac設備的Unity軟件來生成Xcode工程。如果之前是在Windows環境下編輯的，可以將Unity工程輸出成unitypackage，或拷貝至Mac電腦中進行編輯處理。

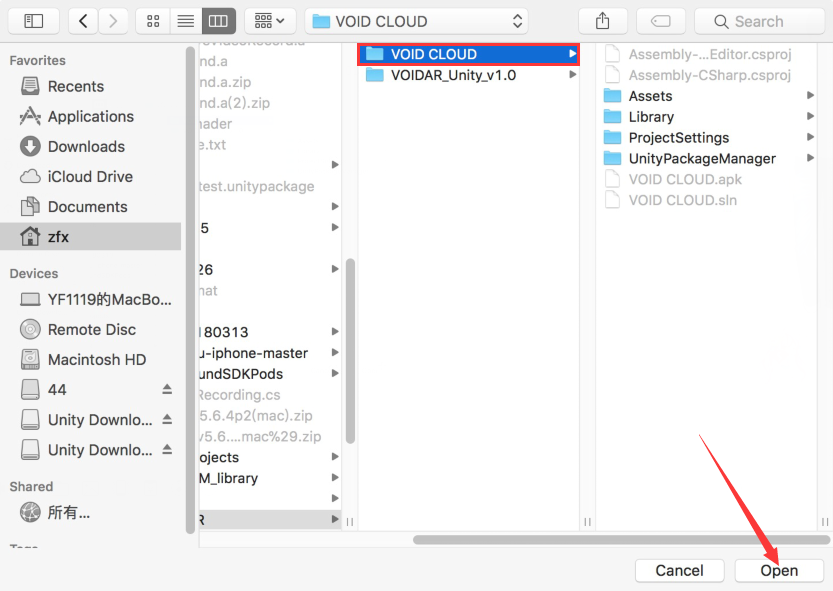

啟動Unity，打開之前保存的、或者拷貝過來的VOID CLOUD工程文件（工程已經打開的，跳過這步）
點擊[ Open ]按鈕打開工程。
將Unity切換至iOS平臺，點擊[ File ] -> [ Build Settings... ]。
選中iOS標簽，如果左下的[ Switch Platform ]按鈕為灰色，需要下載Unity iOS Support，請點擊右側的[ Open Download Page ]按鈕，下載并安裝。
點擊[ Switch Platform ]按鈕，完成iOS平臺的切換。
切換完成后，點擊[ Player Settings... ]按鈕。
Important
取消“Multithreaded Rendering”的勾選！
Important
取消“Strip Engine Code”的勾選！
生成iOS平臺的Assetbundle
關閉Build Settings界面，接著需要生成iOS平臺的Assetbundle。
選中[ Assets ] 目錄，選中剛生成的“ImageTarget.prefab”，點擊[ VoidAR ] -> [ AssetBundleBuilder ]。

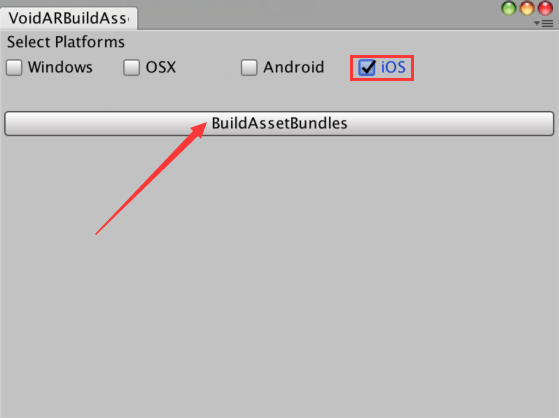

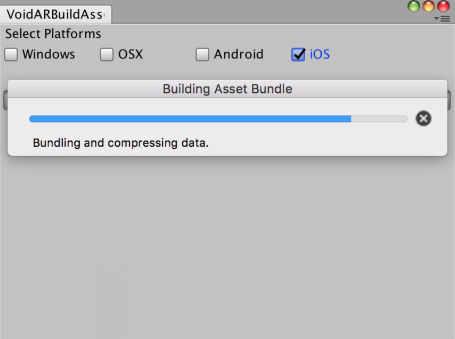

勾選[ iOS ]，然后點擊[ BuildAssetBundles ]。
生成過程需要一定時間，請耐心等待。
生成完成后，請關閉該界面。
返回云識別后臺，設置并上傳相關資源。
針對“Panda”識別圖進行操作，點擊[ 修改 ]按鈕。

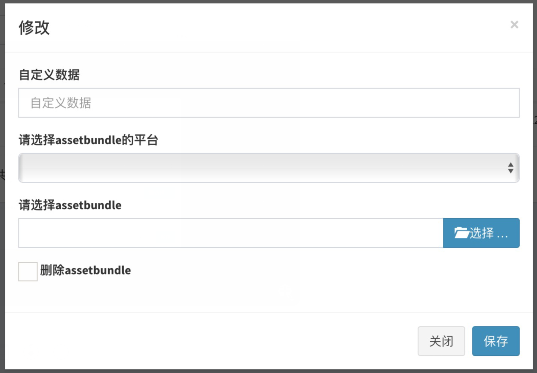

彈出如下界面。

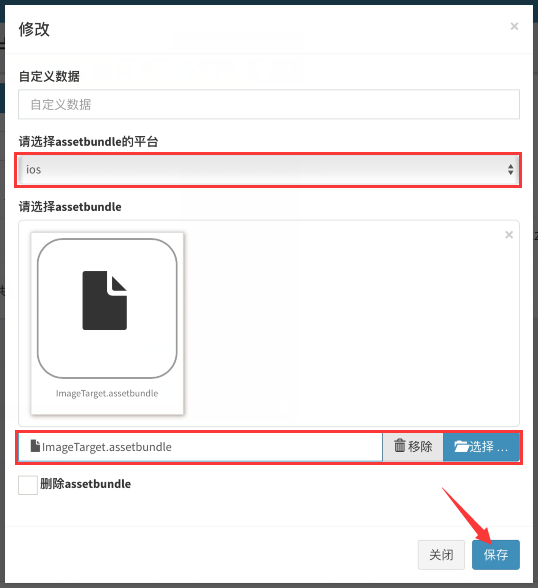

設置assetbundle的平臺= “ios”上傳assetbundle文件

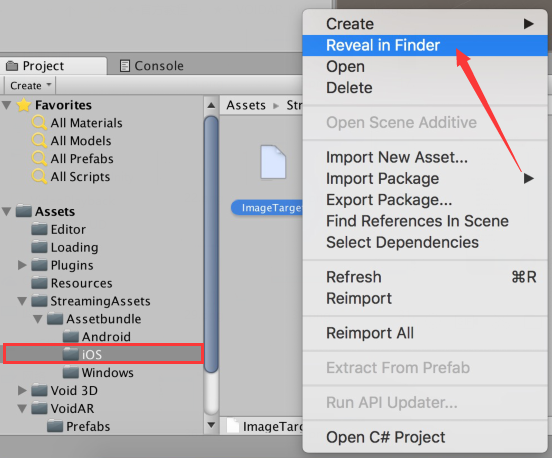

"assetbundle文件"的路徑，可以在Unity中選中相關資源，右鍵點擊，選擇[ Reveal in Finder ]查看。
查找ios的assetbundle文件路徑，如下所示：
上傳完成后，點擊[ 保存 ]按鈕。

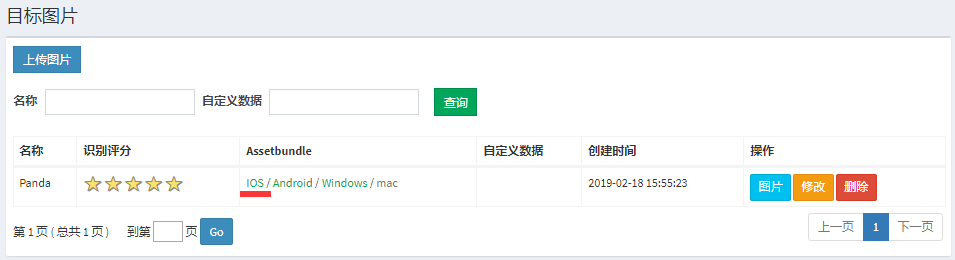

上傳完成，添加了資源的“iOS平臺名稱”被點亮。

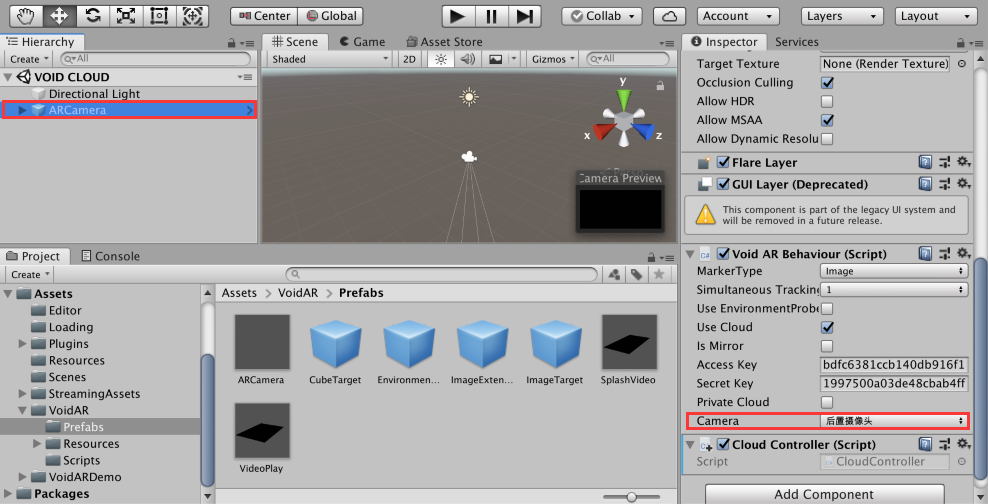

返回Unity，選中ARCamera，查看右側的“Inspector”欄，設置“Void AR Behaviour (Script)”組件屬性。
設置Camera= "后置攝像頭"

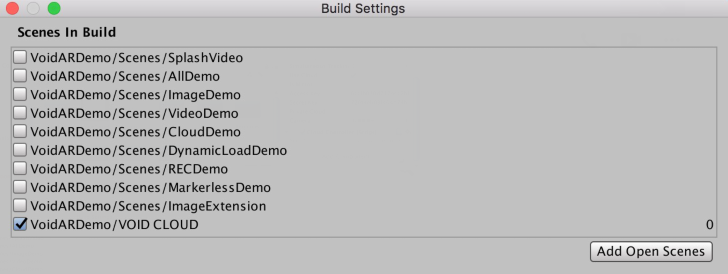

選中[ File ] -> [ Build Settings... ]，取消默認場景前方的勾選。然后點擊[ Add Open Scenes ]，添加當前的場景。
添加完成后，如下所示。

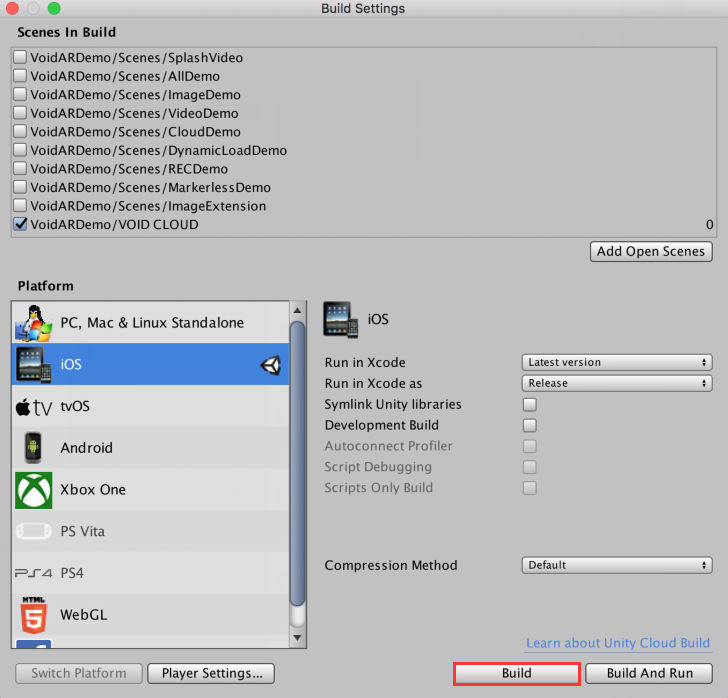

完成設置后，點擊[ Build ]按鈕。
準備生成Xcode工程，命名為“Output”，點擊[ Save ]。
打開生成的Xcode文件。
設置屬性參數
填寫配置，將自己的證書、iOS適應版本都正確選上：
左側點擊[ Unity-iPhone ]，配置參數，您可以自定義。
設置Display Name= "VOIDAR_Test"設置Bundle Identifier= "com.VOIDAR.Demo"設置Version= "1.0"設置Build= “1.0”設置Team= “您自己的證書”設置Deployment Target= “8.1”
添加Accelerate.framework
General頁面往下拉，在Linked Frameworks and Libraries中，點擊“+”。
彈出界面，選中“Accelerate.framework”，點擊[ Add ]。
添加完成，Linked Frameworks and Libraries下方出現“Accelerate.framework”。
添加攝像機權限
選中“Info”標簽，點擊Supported interface orientations后面的“+”。在彈出列表中選中“Privacy - Camera Usage Description”。
設置Enable Bitcode = “No”
選中”Build Settings”標簽，設置Enable Bitcode = “No”。
打包取消armv7
選中“Build Settings”標簽，展開Architectures，選擇 “Other...”。
彈出界面，選中“armv7”后點擊“-”。
取消后顯示如下即可。
數據線連接iphone或者ipad，點擊[ 運行 ]，即可打包。
完成后，iphone或者ipad上，將生成一個“VOIDAR_Test”的APP，iOS打包完成。
Windows exe
打包Windows exe，需要將Unity切換至PC平臺，點擊[ File ] -> [ Build Settings... ]。

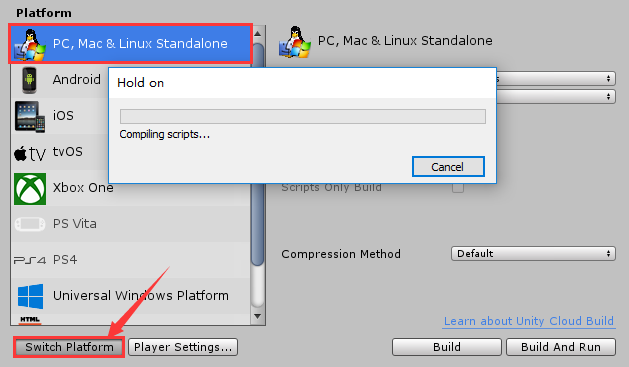

選中PC標簽，點擊[ Switch Platform ]按鈕，完成PC平臺的切換。
Important

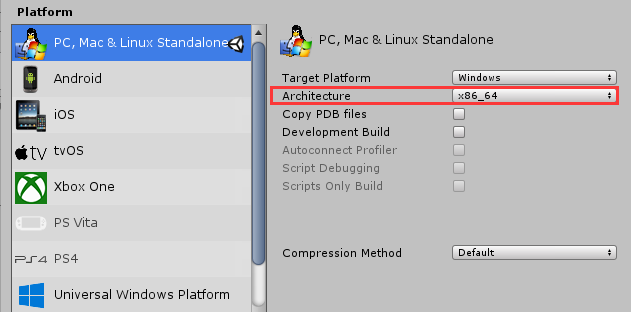

設置Architecture = "x86_64"
Warning
確保您的PC已經連接了攝像頭。
選中ARCamera，查看右側的“Inspector”欄，設置“Void AR Behaviour (Script)”組件屬性，選擇對應的攝像頭。
選中[ File ] -> [ Build Settings... ]，取消默認場景前方的勾選。然后點擊[ Add Open Scenes ]，添加當前的場景。
添加完成后，如下所示。
設置屬性參數
點擊[ Player Settings... ]按鈕，查看右側的“Inspector”欄，設置屬性參數，您可以自定義。

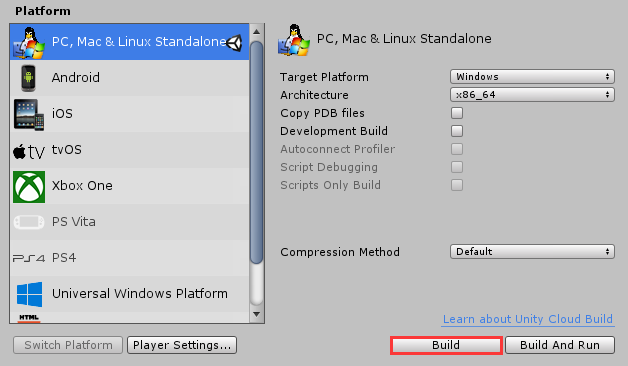

完成設置后，點擊[ Build ]按鈕。

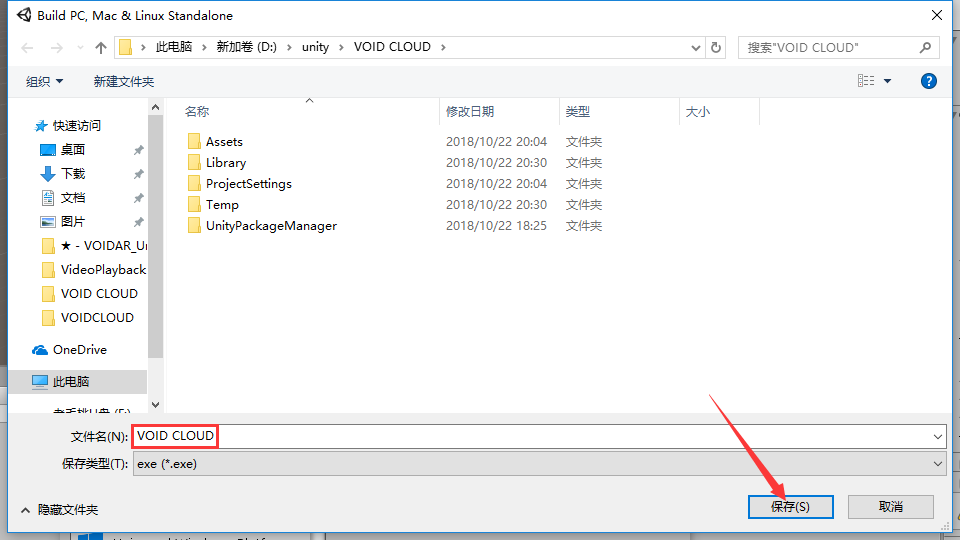

設置文件名為“VOID CLOUD”，點擊[ 保存 ]按鈕，開始打包。
Important
文件名不能含有“中文”，否則exe運行時會報錯。

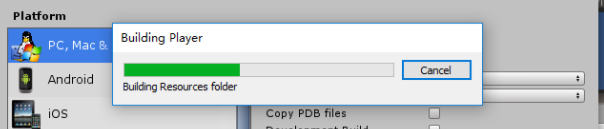

打包過程需要耐心等待一段時間。
完成后，將生成“VOID CLOUD.exe”文件，Windows exe打包完成。
至此，云識別（圖像識別）制作完成。
